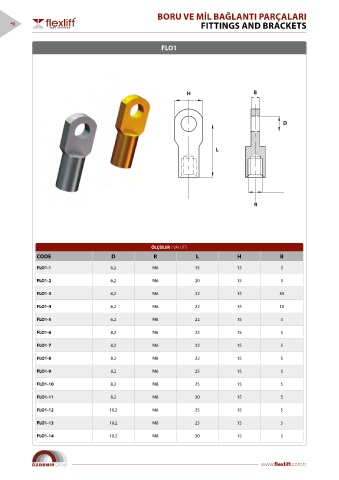

9,72 Ø12,5 Ø4 BORU VE MİL BAĞLANTI PARÇALARI
40 FITTINGS AND BRACKETS
13,16
6 12 22,5
26,6 FLO1
26,75
F B D R M6 Ø17
H B
R
L Ø10
L 13
H C D
Ø4
17
K 30,9 Thick: 2,5 R7 L
C 18 Ø10 32
M6
R
5
D K D1 ÖLÇÜLER / VALUES
R Metal Klips 8,2
CODE D R L H B
FLO1-1 6,2 M6 15 13 3
7,5 28
A1 FLO1-2 6,2 M6 20 15 3
A
FLO1-3 6,2 M6 22 15 35
H
4 FLO1-4 6,2 M6 22 15 10
L
M D2 FLO1-5 6,2 M8 22 15 3
FLO1-6 8,2 M6 22 15 5
C M8
FLO1-7 8,2 M6 22 15 5
FLO1-8 8,2 M8 22 15 5
FLO1-9 8,2 M6 25 15 5
FLO1-10 8,2 M8 25 15 5
FLO1-11 8,2 M8 30 15 5
FLO1-12 10,2 M6 25 15 5
FLO1-13 10,2 M8 25 15 5
FLO1-14 10,2 M8 30 15 5
