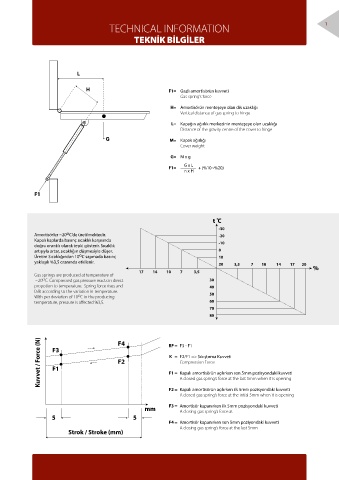

TECHNICAL INFORMATION 1
TEKNİK BİLGİLER

L

H F1= Gazlı amortisörün kuvveti
Gas spring’s force

H= Amortisörün mente eye olan dik uzaklığı
Vertical distance of gas spring to hinge
L= Kapağın ağırlık merkezinin mente eye olan uzaklığı
Distance of the gravity centre of the cover to hinge
G M= Kapak ağırlığı
Cover weight

G= M x g
G x L
F1= + (%10~%20)
n x H

F1

t C
o
-30
o
Amortisörler ~20 C’de üretilmektedir. -20
Kapalı kaplarda basınç sıcaklık kar ısında -10
doğru orantılı olarak tepki gösterir. Sıcaklık
artı ıyla artar, sıcaklığın dü mesiyle dü er. 0
o
Üretim Sıcaklığından 10 C sapmada basınç 10
yakla ık %3,5 oranında etkilenir.
20 3,5 7 10 14 17 20 %
17 14 10 7 3,5
Gas springs are produced at temperature of
o
~20 C. Compressed gas pressure reacts in direct 30
propotion to temperature. Spring force rises and 40
falls according to the variation in temperature. 50
o
With per deviation of 10 C in the producing
temperature, pressure is a ected %3,5. 60
70
80

Kuvvet / Force (N) F3 F4 RF = F3 - F1

K = F2/F1 => Sıkı tırma Kuvveti
F2
Compression Force
F1
F1 = Kapalı amortisörün açılırken son 5mm pozisyondaki kuvveti
A closed gas spring’s force at the last 5mm when it is opening
F2 = Kapalı amortisörün açılırken ilk 5mm pozisyondaki kuvveti
A closed gas spring’s force at the intial 5mm when it is opening

mm F3 = Amortisör kapanırken ilk 5mm pozisyondaki kuvveti
A closing gas spring’s force at
5 5
F4 = Amortisör kapanırken son 5mm poziyondaki kuvveti
A closing gas spring’s force at the last 5mm
Strok / Stroke (mm)
