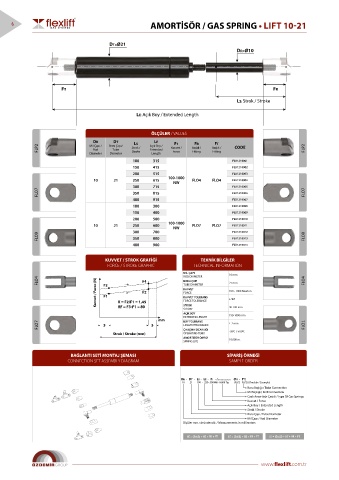

6 AMORTİSÖR / GAS SPRING • LIFT 10-21

DT=Ø21 DT=Ø22
DR=Ø10 DR=Ø10

FT FR FT FR

LS: Strok / Stroke LS: Strok / Stroke
LE: Açık Boy / Extended Length LE: Açık Boy / Extended Length

ÖLÇÜLER / VALUES
DR DT LS LE F1 FR FT
FLP2 Mil Çapı / Boru Çapı/ Strok / Açık Boy / Kuvvet / Başlık / Başlık / CODE FLP2
Tube
Extended
Rod
Fitting
Force
Stroke
Fitting
Diameter
Length
Diameter
100 315 FLX1210001
150 415 FLX1210002
200 515 FLX1210003
100-1000
10 21 250 615 FLO4 FLO4 FLX1210004
NW
300 715 FLX1210005
FLO7 350 815 FLX1210006 FLO7
400 915 FLX1210007
100 300 FLX1210008
150 400 FLX1210009
200 500 FLX1210010
100-1000
10 21 250 600 NW FLO7 FLO7 FLX1210011
300 700 FLX1210012
FLO9 350 800 FLX1210013 FLO9
400 900 FLX1210014
KUVVET / STROK GRAFİĞİ TEKNİK BİLGİLER
FORCE / STROKE GRAPHIC TECHNICAL INFORMATION
MİL ÇAPI 10 mm
ROD DIAMETER
FLO4 F3 F4 BORU ÇAPI 21 mm FLO4
Kuvvet / Force (N) F1 K = F2/F1 = 1,45 KUVVET 100 - 1000 Newton
TUBE DIAMETER
F2
FORCE
KUVVET TOLERANS
± %5
FORCE TOLERANCE
STROK
RF = F3-F1 = 80
STROKE K = F2/F1 = 1,3
AÇIK BOYRF = F3-F1 = 50 40-500 mm
EXTENDED LENGTH 150-1000 mm
mm BOY TOLERANS
FLO7 5 5 LENGTH TOLERANCE ± 2 mm FLO1
ÇALIŞMA SICAKLIĞI
Strok / Stroke (mm) OPERATING TEMP. -30 o C / +80 o C
AMORTİSÖR ÖMRÜ 10.000 m.
SPRING LIFE
BAĞLANTI SETİ MONTAJ ŞEMASI SİPARİŞ ÖRNEĞİ
CONNECTION SET ASSEMBLY DIAGRAM SAMPLE ORDER
DR - DT - LS - LE - F1 - /................ (FR - FT)
10 - 21 - 100 - 250 - 500NW - /Val i Tip (FLP2 - FLP2) (Örnektir / Example)
Boru Ba lığı / Tube Connection
Mil Ba lığı / Rod Connection
Gazlı Amortisör Çe idi / Type Of Gas Springs
Kuvvet / Force
Açık Boy / Extended Length
Strok / Stroke
Boru Çapı / Tube Diameter
Mil Çapı / Rod Diameter
Ölçüler mm. cinsindendir. / Measurements in millimeters
LE = (2xLS) + 45 + FR + FT LE = (2xLS) + 50 + FR + FT LE = (2xLS) + 67 + FR + FT
