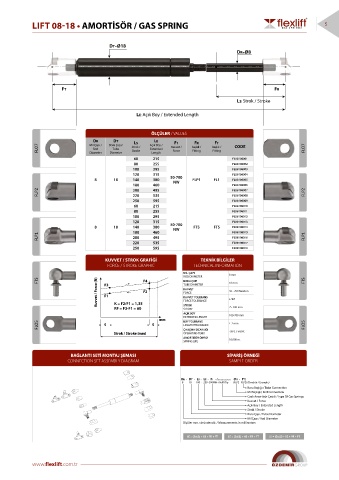

LIFT 08-18 • AMORTİSÖR / GAS SPRING 5

DT=Ø15 DT=Ø18
DR=Ø6 DR=Ø8

FT FR FT FR

LS: Strok / Stroke LS: Strok / Stroke
LE: Açık Boy / Extended Length LE: Açık Boy / Extended Length

ÖLÇÜLER / VALUES
LE
DT
DR Boru Çapı/ LS Açık Boy / F1 FR FT
Mil Çapı /
FLO7 Diameter Diameter Strok / Extended Kuvvet / Başlık / Başlık / CODE FLO7
Tube
Rod
Stroke
Fitting
Fitting
Force
Length
60 215 FLX8108001
80 255 FLX8108002
100 295 FLX8108003
120 315 FLX8108004
8 18 140 380 50-700 FLP1 FL1 FLX8108005
NW
180 460 FLX8108006
FLP2 200 495 FLX8108007 FLP2
220
535
FLX8108008
250 595 FLX8108009
60 215 FLX8108010
80 255 FLX8108011
100 295 FLX8108012
120 315 FLX8108013
8 18 140 380 50-700 FTS FTS FLX8108014
NW
180 460 FLX8108015
FLP1 200 495 FLX8108016 FLP1
220 535 FLX8108017
250 595 FLX8108018
KUVVET / STROK GRAFİĞİ TEKNİK BİLGİLER
FORCE / STROKE GRAPHIC TECHNICAL INFORMATION
MİL ÇAPI
ROD DIAMETER 8 mm
Kuvvet / Force (N) F1 F2 KUVVET 50 - 700 Newton
FTS F3 F4 BORU ÇAPI 18 mm FTS
TUBE DIAMETER
FORCE
KUVVET TOLERANS
± %5
K = F2/F1 = 1,35
STROK
STROKE K = F2/F1 = 1,3
RF = F3-F1 = 60 FORCE TOLERANCE 25-300 mm
AÇIK BOY RF = F3-F1 = 50
EXTENDED LENGTH 100-700 mm
mm BOY TOLERANS
FLO5 5 5 LENGTH TOLERANCE ± 2 mm FLO5
ÇALIŞMA SICAKLIĞI
Strok / Stroke (mm) OPERATING TEMP. -30ºC / +80ºC
AMORTİSÖR ÖMRÜ 10.000 m.
SPRING LIFE
BAĞLANTI SETİ MONTAJ ŞEMASI SİPARİŞ ÖRNEĞİ
CONNECTION SET ASSEMBLY DIAGRAM SAMPLE ORDER
DR - DT - LS - LE - F1 - /................ (FR - FT)
8 - 18 - 100 - 250 - 500NW - /Val i Tip (FLP2 - FLP2) (Örnektir / Example)
Boru Ba lığı / Tube Connection
Mil Ba lığı / Rod Connection
Gazlı Amortisör Çe idi / Type Of Gas Springs
Kuvvet / Force
Açık Boy / Extended Length
Strok / Stroke
Boru Çapı / Tube Diameter
Mil Çapı / Rod Diameter
Ölçüler mm. cinsindendir. / Measurements in millimeters
LE = (2xLS) + 43 + FR + FT LE = (2xLS) + 49 + FR + FT LE = (2xLS) + 62 + FR + FT
