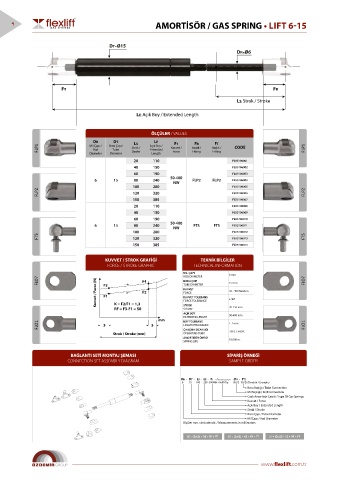

Page 8 - Flexlift-E-Catalog

4 AMORTİSÖR / GAS SPRING • LIFT 6-15

DT=Ø15 DT=Ø18
DR=Ø6 DR=Ø8

FT FR FT FR

LS: Strok / Stroke LS: Strok / Stroke
LE: Açık Boy / Extended Length LE: Açık Boy / Extended Length

ÖLÇÜLER / VALUES
DR DT LS LE F1 FR FT
FLP1 Mil Çapı / Boru Çapı/ Strok / Açık Boy / Kuvvet / Başlık / Başlık / CODE FLP1
Rod
Tube
Extended
Stroke
Force
Fitting
Fitting
Diameter
Length
Diameter
20 110 FLX5106001
40 150 FLX5106002
60 190 FLX5106003
50-400
6 15 80 240 FLP2 FLP2 FLX5106004
NW
100 280 FLX5106005
FLP2 120 320 FLX5106006 FLP2
150 385 FLX5106007
20 110 FLX5106008
40 150 FLX5106009
60 190 FLX5106010
50-400
6 15 80 240 NW FTS FTS FLX5106011
100 280 FLX5106012
FTS 120 320 FLX5106013 FTS
150 385 FLX5106014
KUVVET / STROK GRAFİĞİ TEKNİK BİLGİLER
FORCE / STROKE GRAPHIC TECHNICAL INFORMATION
MİL ÇAPI 6 mm
ROD DIAMETER
FLO7 F3 F4 BORU ÇAPI 15 mm FLO7
Kuvvet / Force (N) F1 F2 KUVVET 50 - 400 Newton
TUBE DIAMETER
FORCE
KUVVET TOLERANS
± %5
FORCE TOLERANCE
K = F2/F1 = 1,3
STROKE K = F2/F1 = 1,3
RF = F3-F1 = 50 STROK 20-150 mm
AÇIK BOYRF = F3-F1 = 50
EXTENDED LENGTH 90-400 mm
mm BOY TOLERANS
FLO1 5 5 LENGTH TOLERANCE ± 2 mm FLO1
ÇALIŞMA SICAKLIĞI
Strok / Stroke (mm) OPERATING TEMP. -30ºC / +80ºC
AMORTİSÖR ÖMRÜ 10.000 m.
SPRING LIFE
BAĞLANTI SETİ MONTAJ ŞEMASI SİPARİŞ ÖRNEĞİ
CONNECTION SET ASSEMBLY DIAGRAM SAMPLE ORDER
DR - DT - LS - LE - F1 - /................ (FR - FT)
6 - 15 - 100 - 250 - 500NW - /Val i Tip (FLP2 - FLP2) (Örnektir / Example)
Boru Ba lığı / Tube Connection
Mil Ba lığı / Rod Connection
Gazlı Amortisör Çe idi / Type Of Gas Springs
Kuvvet / Force
Açık Boy / Extended Length
Strok / Stroke
Boru Çapı / Tube Diameter
Mil Çapı / Rod Diameter
Ölçüler mm. cinsindendir. / Measurements in millimeters
LE = (2xLS) + 38 + FR + FT LE = (2xLS) + 43 + FR + FT LE = (2xLS) + 52 + FR + FT
