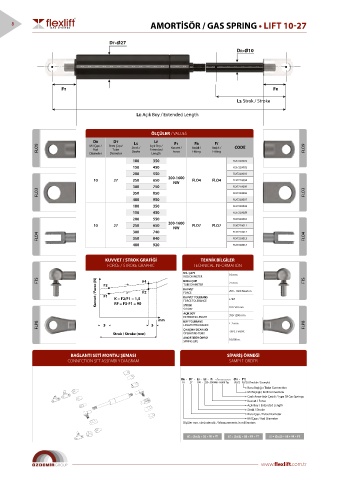

Page 12 - Flexlift-E-Catalog

8 AMORTİSÖR / GAS SPRING • LIFT 10-27

DT=Ø27 DT=Ø27
DR=Ø10 DR=Ø14

FT FR FT FR

LS: Strok / Stroke LS: Strok / Stroke
LE: Açık Boy / Extended Length LE: Açık Boy / Extended Length

ÖLÇÜLER / VALUES
DR DT LS LE F1 FR FT
FLO9 Mil Çapı / Boru Çapı/ Strok / Açık Boy / Kuvvet / Başlık / Başlık / CODE FLO9
Rod
Extended
Tube
Stroke
Fitting
Fitting
Force
Diameter
Length
Diameter
100 350 FLX7210001
150 450 FLX7210002
200 550 FLX7210003
200-1600
10 27 250 650 FLO4 FLO4 FLX7210004
NW
300 750 FLX7210005
FLO3 350 850 FLX7210006 FLO3
400 950 FLX7210007
100 350 FLX7210008
150 450 FLX7210009
200 550 FLX7210010
200-1600
10 27 250 650 NW FLO7 FLO7 FLX7210011
300 740 FLX7210012
FLO4 350 840 FLX7210013 FLO4
400 920 FLX7210014
KUVVET / STROK GRAFİĞİ TEKNİK BİLGİLER
FORCE / STROKE GRAPHIC TECHNICAL INFORMATION
MİL ÇAPI
ROD DIAMETER 10 mm
Kuvvet / Force (N) F1 K = F2/F1 = 1,5 F2 KUVVET 200 - 1600 Newton
FTS F3 F4 BORU ÇAPI 27 mm FTS
TUBE DIAMETER
FORCE
KUVVET TOLERANS
± %5
FORCE TOLERANCE
RF = F3-F1 = 90
STROK
STROKE K = F2/F1 = 1,3 100-500 mm
AÇIK BOYRF = F3-F1 = 50
EXTENDED LENGTH 350-1200 mm
mm BOY TOLERANS
FLP8 5 5 LENGTH TOLERANCE ± 2 mm FLP8
ÇALIŞMA SICAKLIĞI -30ºC / +80ºC
Strok / Stroke (mm) OPERATING TEMP.
AMORTİSÖR ÖMRÜ 10.000 m.
SPRING LIFE
BAĞLANTI SETİ MONTAJ ŞEMASI SİPARİŞ ÖRNEĞİ
CONNECTION SET ASSEMBLY DIAGRAM SAMPLE ORDER
DR - DT - LS - LE - F1 - /................ (FR - FT)
10 - 27 - 100 - 250 - 500NW - /Val i Tip (FLP2 - FLP2) (Örnektir / Example)
Boru Ba lığı / Tube Connection
Mil Ba lığı / Rod Connection
Gazlı Amortisör Çe idi / Type Of Gas Springs
Kuvvet / Force
Açık Boy / Extended Length
Strok / Stroke
Boru Çapı / Tube Diameter
Mil Çapı / Rod Diameter
Ölçüler mm. cinsindendir. / Measurements in millimeters
LE = (2xLS) + 50 + FR + FT LE = (2xLS) + 56 + FR + FT LE = (2xLS) + 68 + FR + FT

www.flexlift.com.tr
