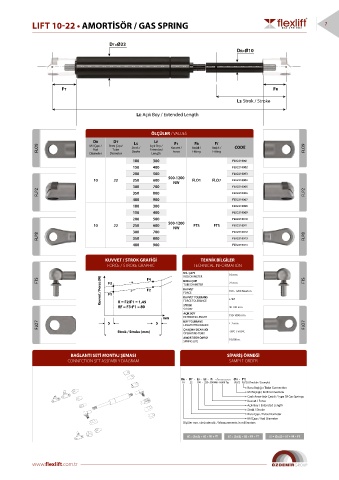

LIFT 10-22 • AMORTİSÖR / GAS SPRING 7

DT=Ø21 DT=Ø22
DR=Ø10 DR=Ø10

FT FR FT FR

LS: Strok / Stroke LS: Strok / Stroke
LE: Açık Boy / Extended Length LE: Açık Boy / Extended Length

ÖLÇÜLER / VALUES
DR DT LS LE F1 FR FT
FLO9 Mil Çapı / Boru Çapı/ Strok / Açık Boy / Kuvvet / Başlık / Başlık / CODE FLO9
Rod
Tube
Extended
Fitting
Force
Stroke
Fitting
Length
Diameter
Diameter
100 300 FLX2210001
150 400 FLX2210002
200 500 FLX2210003
500-1200
10 22 250 600 FLO1 FLO7 FLX2210004
NW
300 700 FLX2210005
FLP2 350 800 FLX2210006 FLP2
400 900 FLX2210007
100 300 FLX2210008
150 400 FLX2210009
200 500 FLX2210010
500-1200
10 22 250 600 NW FTS FTS FLX2210011
300 700 FLX2210012
FLP8 350 800 FLX2210013 FLP8
400 900 FLX2210014
KUVVET / STROK GRAFİĞİ TEKNİK BİLGİLER
FORCE / STROKE GRAPHIC TECHNICAL INFORMATION
MİL ÇAPI 10 mm
ROD DIAMETER
Kuvvet / Force (N) F1 F2 KUVVET 100 - 1200 Newton
FTS F3 F4 BORU ÇAPI 22 mm FTS
TUBE DIAMETER
FORCE
KUVVET TOLERANS
K = F2/F1 = 1,45
STROK
RF = F3-F1 = 80 FORCE TOLERANCE ± %5
K = F2/F1 = 1,3
40-500 mm
STROKE
AÇIK BOY RF = F3-F1 = 50 150-1000 mm
mm EXTENDED LENGTH
BOY TOLERANS
FLO7 5 5 LENGTH TOLERANCE ± 2 mm FLO7
Strok / Stroke (mm) ÇALIŞMA SICAKLIĞI -30 o C / +80ºC
OPERATING TEMP.
AMORTİSÖR ÖMRÜ 10.000 m.
SPRING LIFE
BAĞLANTI SETİ MONTAJ ŞEMASI SİPARİŞ ÖRNEĞİ
CONNECTION SET ASSEMBLY DIAGRAM SAMPLE ORDER
DR - DT - LS - LE - F1 - /................ (FR - FT)
10 - 22 - 100 - 250 - 500NW - /Val i Tip (FLP2 - FLP2) (Örnektir / Example)
Boru Ba lığı / Tube Connection
Mil Ba lığı / Rod Connection
Gazlı Amortisör Çe idi / Type Of Gas Springs
Kuvvet / Force
Açık Boy / Extended Length
Strok / Stroke
Boru Çapı / Tube Diameter
Mil Çapı / Rod Diameter
Ölçüler mm. cinsindendir. / Measurements in millimeters
LE = (2xLS) + 45 + FR + FT LE = (2xLS) + 50 + FR + FT LE = (2xLS) + 67 + FR + FT
