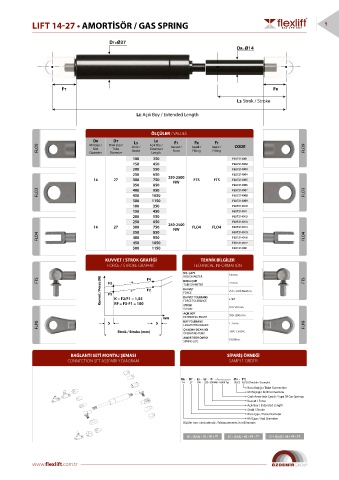

LIFT 14-27 • AMORTİSÖR / GAS SPRING 9

DT=Ø27 DT=Ø27
DR=Ø10 DR=Ø14

FT FR FT FR

LS: Strok / Stroke LS: Strok / Stroke
LE: Açık Boy / Extended Length LE: Açık Boy / Extended Length

ÖLÇÜLER / VALUES
DT
LE
DR Boru Çapı/ LS Açık Boy / F1 FR FT
Mil Çapı /
FLO9 Diameter Diameter Strok / Extended Kuvvet / Başlık / Başlık / CODE FLO9
Tube
Rod
Stroke
Fitting
Fitting
Force
Length
100 350 FLX7214001
150 450 FLX7214002
200 550 FLX7214003
250 650 FLX7214004
14 27 300 750 250-2500 FTS FTS FLX7214005
NW
350 850 FLX7214006
FLO3 400 1050 FLX7214007 FLO3
950
450
FLX7214008
500 1150 FLX7214009
100 350 FLX7214010
150 450 FLX7214011
200 550 FLX7214012
250 650 FLX7214013
14 27 300 750 250-2500 FLO4 FLO4 FLX7214014
NW
350 850 FLX7214015
FLO4 400 950 FLX7214016 FLO4
450 1050 FLX7214017
500 1150 FLX7214001
KUVVET / STROK GRAFİĞİ TEKNİK BİLGİLER
FORCE / STROKE GRAPHIC TECHNICAL INFORMATION
MİL ÇAPI 14 mm
Kuvvet / Force (N) F1 K = F2/F1 = 1,55 F2 KUVVET 250 - 2500 Newton
ROD DIAMETER
FTS F3 F4 BORU ÇAPI 27 mm FTS
TUBE DIAMETER
FORCE
KUVVET TOLERANS
± %5
FORCE TOLERANCE
RF = F3-F1 = 100
STROK
STROKE K = F2/F1 = 1,3 100-500 mm
AÇIK BOY RF = F3-F1 = 50 350-1200 mm
mm EXTENDED LENGTH
BOY TOLERANS
FLP8 5 5 LENGTH TOLERANCE ± 2 mm FLP8
Strok / Stroke (mm) ÇALIŞMA SICAKLIĞI -30 o C / +80ºC
OPERATING TEMP.
AMORTİSÖR ÖMRÜ 10.000 m.
SPRING LIFE
BAĞLANTI SETİ MONTAJ ŞEMASI SİPARİŞ ÖRNEĞİ
CONNECTION SET ASSEMBLY DIAGRAM SAMPLE ORDER
DR - DT - LS - LE - F1 - /................ (FR - FT)
14 - 27 - 100 - 250 - 500NW - /Val i Tip (FLP2 - FLP2) (Örnektir / Example)
Boru Ba lığı / Tube Connection
Mil Ba lığı / Rod Connection
Gazlı Amortisör Çe idi / Type Of Gas Springs
Kuvvet / Force
Açık Boy / Extended Length
Strok / Stroke
Boru Çapı / Tube Diameter
Mil Çapı / Rod Diameter
Ölçüler mm. cinsindendir. / Measurements in millimeters
LE = (2xLS) + 55 + FR + FT LE = (2xLS) + 60 + FR + FT LE = (2xLS) + 68 + FR + FT
